1. 什么是主从同步控制功能

随着伺服技术的发展,多轴同步系统得到了日益广泛的应用。伺服电机主从同步控制功能是实现多电机高精度协同运动的关键技术之一，主要用于实现多个伺服电机之间高精度、高稳定性的同步运行。通过主从同步控制，可以确保各电机在速度、位置和扭矩等关键参数上保持高度一致，从而满足复杂机械设备对高精度协同运动的需求。

主从同步控制系统中，通常将一个伺服电机设为主电机（Master），其他伺服电机设为从电机（Slave）。主电机的运动状态（如位置、速度、加速度等）将作为参考信号，通过高速通讯实时传递给从电机。从电机在接收到主电机的参考信号后，会根据预设的控制算法调整自身运动状态，以实现对主电机的精确跟随。

主从同步控制功能特点：

1) 高精度同步：通过实时传递主电机的运动状态信息，确保从电机与主电机在位置、速度等关键参数上实现高精度同步。

2) 高稳定性：系统采用先进的控制算法和补偿策略，能够有效抑制外部干扰和内部非线性因素的影响，保证同步运动的稳定性。

3) 灵活性：主从同步控制系统可支持多个从电机，且各从电机之间可实现不同的同步模式（如比例同步、电子凸轮等），满足多样化的应用需求。

4) 易于集成：主从同步控制功能可方便地集成到现有的伺服驱动器和控制器中，降低系统开发和实施成本。

2. 主从控制功能可以解决什么问题

多轴同步主从控制功能具有广泛的应用并可以解决诸多的实际问题：

1) 实现多轴联动运行，提高机床的加工精度和效率；

2) 印刷过程中各色组的精确套准，提高印刷品质；

3) 实现机器人关节间的精确协同运动，提高机器人操作的准确性和稳定性；

4) 主从交叉耦合控制用于多个电机共轨或共同驱动时解决电机之间相互较劲的问题；

5) 龙门驱动方式不同电机之间位置同步的问题；

6) 多个电机之间需要按照相同轨迹或不同的位置和速度比例关系运行的场合(如按照不同配方比例运行的螺杆泵)；

7) 用于双电机消隙控制；

8) 多个电机之间需要按照不同的预设轨迹同步运动的场合，如电子凸轮、插补等；

3. MOTEC的解决方案

多轴同步的控制方式由于其功能的特殊性，往往需要较大的投资来实现这些功能，如带有etherCat的驱动器和控制器。MOTEC的多轴主从控制模式利用现有的硬件条件，以通用驱动器的价格来达到多轴同步控制的功能，解决方案具有很高的性价比和简便的操作和使用方式。

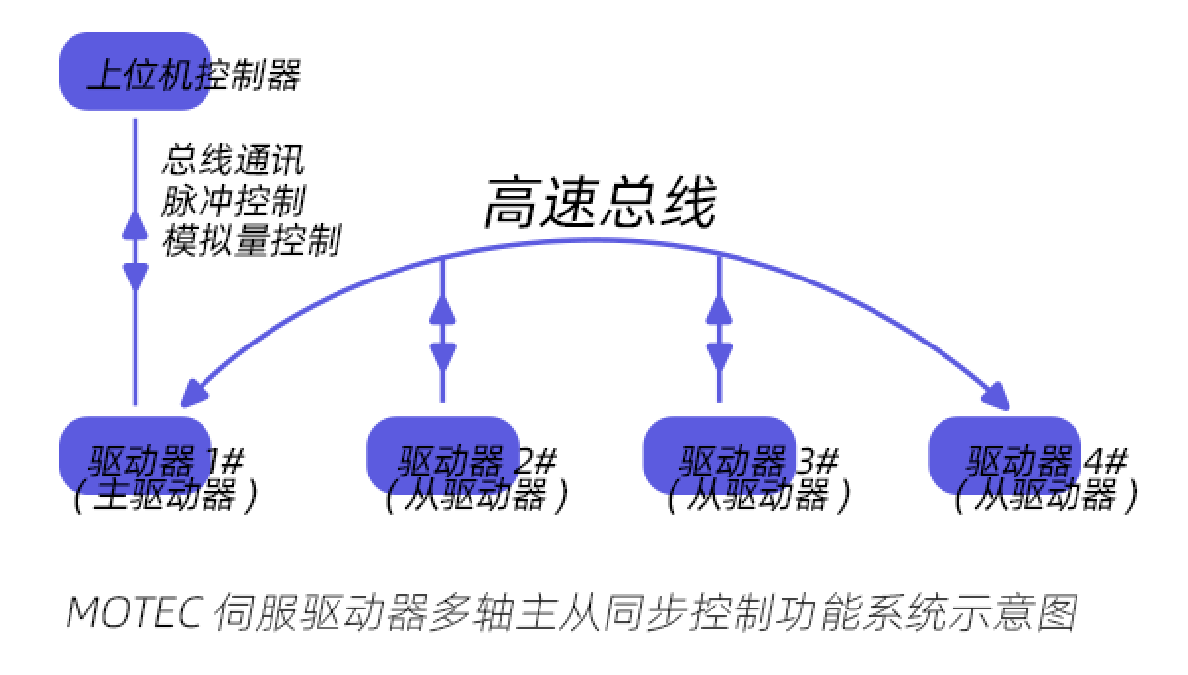

图1. MOTEC伺服驱动器多轴主从同步控制功能系统示意图

4、MOTEC多轴主从同步控制功能和特点

1）同步控制功能提供了使用“电子同步”替代“刚性机械连接的选项”可提供更加柔性、更易维护的解决方案。主从控制模式可以实现主从电机之间的位置跟随、速度跟随或扭矩跟随等功能；

2）包括同步误差之内的运动误差都处在监控范围内，超过同步误差可触发同步控制报警，保证机械的安全。主从驱动器之间发生通讯超时亦会触发报警，保证设备安全；

3）上位机控制器和主驱动器之间的控制方式包括网络指令方式(如MODBUS、CANOPEN以及基于串口和CAN的MOTEC协议)、脉冲/方向的控制方式和模拟量的控制方式。主驱动器和从驱动器之间的通过高速总线进行通讯；

4）1个主驱动器最多可以连接3个从驱动器，主从驱动器之间有不同的工作模式组合，可以工作在位置模式、速度模式和电流模式；

5）在主从控制模式下，上位控制器只需给主驱动器发送运动指令，从驱动器会根据设定的运动关系(如电子齿轮或电子凸轮，或者是特殊的运动曲线)跟随主驱动器发送过来的运动指令进行运动。当主驱动器或从驱动器中的任意一个驱动器发生报警或停止运动时，另一个驱动器都会做出对应的响应；

6）在主从控制模式下，诸如限位、回零、JOG等操作都可运行在同步模式；

5.后续连载章节

以后的章节中，我们会分成不同的主题对多轴主从同步控制模式进行详细的介绍

1、主从控制模式简介；

2、主从位置控制；

3、主从速度控制；

4、主从电流控制；

5、主从控制回零；

6、主从控制不同编码器分辨率电机的混合使用；

7、主从控制电子齿轮控制方式；

8、主从控制PWM控制方式；

9、主从控制脉冲模式；

10、主从控制交叉耦合控制方式；

11、主从控制双电机消隙控制；

12、主从控制电子凸轮控制方式；

13、主从任意轨迹运动控制方式；

14、主从PLC功能简介；

15、主从PLC功能P2P_GO_NEXT运动；

16、主从PLC功能PVT_GO_NEXT运动；

17、组建更多个轴的主从控制模式；

18、双轴驱动器主从控制功能说明；
