MOTEC直流伺服驱动器内置PLC功能在电动推杆(缸)上的应用

1.电动推杆(缸)与应用范围

电动推杆(缸)是将电机的旋转运动转变为推杆的直线往复运动的装置，电机驱动减速机动力传递到螺杆，通过螺杆螺母，使螺杆的转动变为伸缩杆的直线运动。

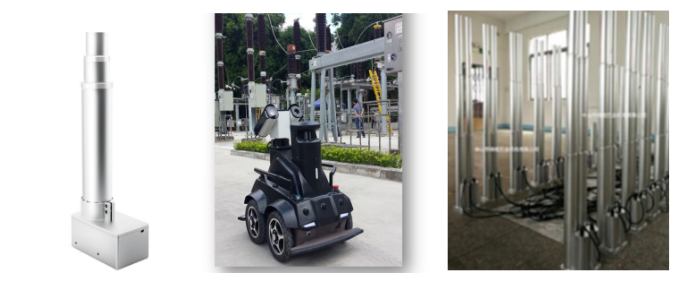

电动推杆(缸)广泛运用于舞台、影院、勘探、智慧城市、巡检机器人、智能设备升降系统等。

当前对于大量的电动推杆(缸)，实际上都是在单轴使用的场合，例如摄像头的升降，AGV的升降到位等等，但是即使这种应用场合，对于使用普通的脉冲型控制的驱动器来讲，也必须需要有一个控制系统进行控制，才能保证应用的要求。增加控制系统会导致预算成本增加，此外大量的接线也会间接使系统的故障点增加，稳定性变差。控制系统的增加使一个简单稳定的系统变得复杂，并且由于系统不能实时的监控电机本身的位置，速度，电流等信息，使得系统控制的实时性降低，整体性能下降，效率也受到影响。

2.MOTEC伺服驱动器的应用优势

基于以上的现状，我们找到了一种可以很好解决以上问题的解决方案。MOTEC伺服驱动器的内置PLC功能非常适合电动推杆(缸)的这种运动控制，在没有上位控制器的情况下，驱动器的内置PLC功能可以轻松实现伸缩杆的多点运动，特别是驱动器的S曲线点到点运动轨迹规划使得电机控制更加平稳。MOTEC伺服驱动器的PLC和驱动是一体的，几乎无时延，可以实时的将控制信号变化反应到电机上。

例如，我们通过一个数字开关的上升沿，设定将推缸运动到2/3处。设计了以下三种方案：

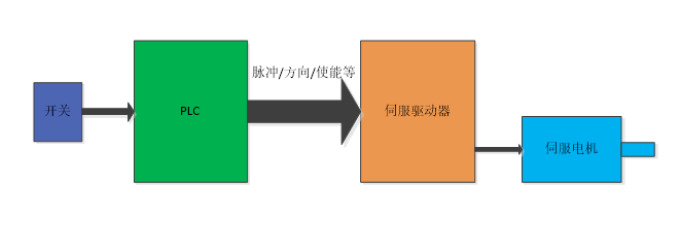

1）方案1、

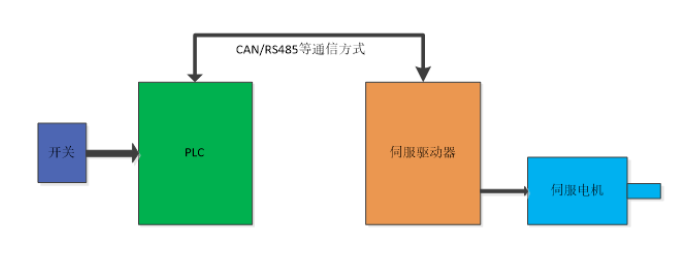

2）方案2、

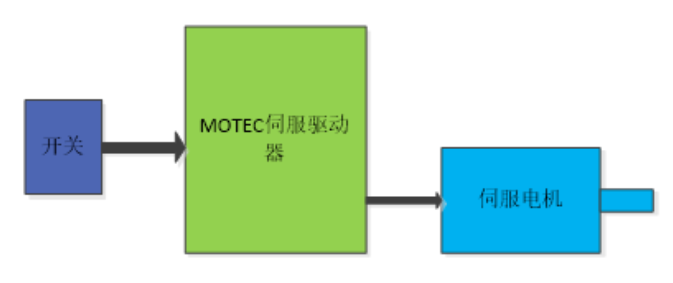

3）方案3、

4）三个方案优缺点对比

3.MOTEC驱动器在电动推杆(缸)上的应用讲解

下面以 MOTEC ARES系列直流伺服驱动器在电动推杆(缸)上的应用进行讲解。

利用梯形图编辑软件MotionPainter进行PLC程序编写，通过外部开关量输入信号决定是否启用内置PLC程序功能，不启用则由上位系统通过总线控制，启用则PLC程序实现以下功能：

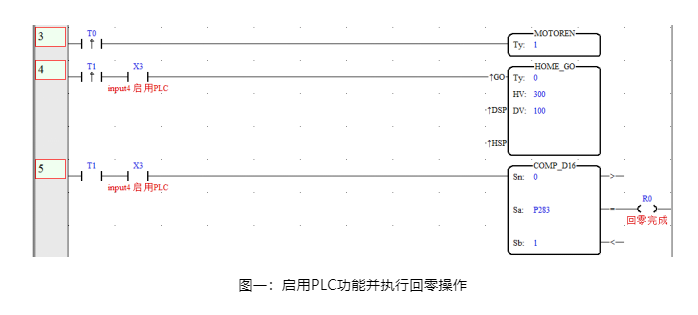

1、开关量输入X3（input4）闭合，内置PLC程序功能启用，并开始自动执行回零操作，回零过程中屏蔽所有外部信号输入，回零结束，伺服驱动器进入工作就绪状态。

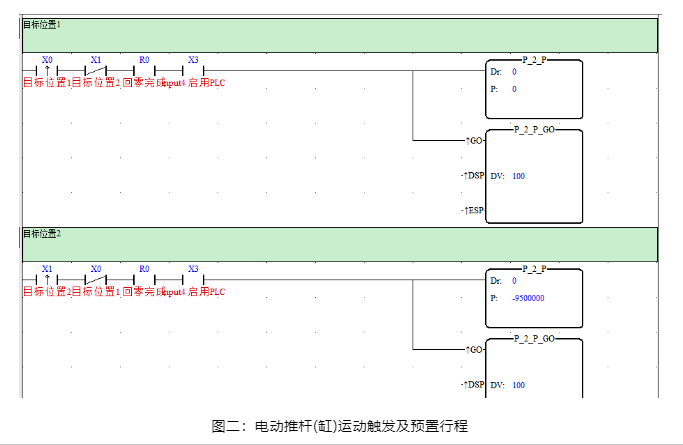

2、开关量输入X0（input1）闭合，上升沿信号触发电动推杆(缸)的目标位置一运动，目标位置一行程（编码器计数）由内置PLC程序预置。

3、开关量输入X1（input2）闭合，上升沿信号触发电动推杆(缸)的目标位置二运动，目标位置二行程（编码器计数）由内置PLC程序预置。

以上所有开关量输入程序中互锁。

4.部分内置PLC程序预览

本次应用案例中，不需要另外购置PLC模块，伺服驱动器内置PLC功能即可实现应用，多位输入的情况下还可以通过组合方式实现更多的点位行程，从硬件投入上节约了成本；

另一方面，每个点位的目标位置都是通过内部程序预置，相较于外部脉冲量控制的方式而言，不会形成累积误差，精度更高。
