一、什么是电动蝶阀？

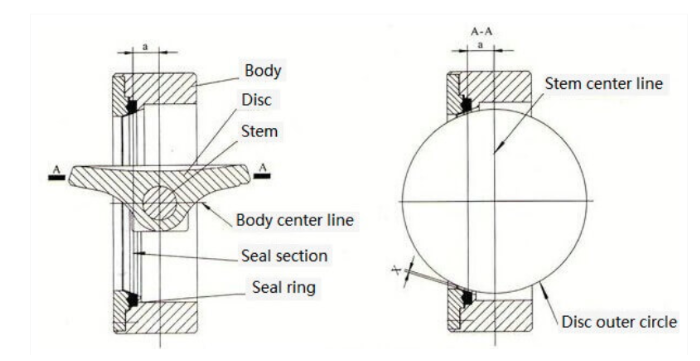

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

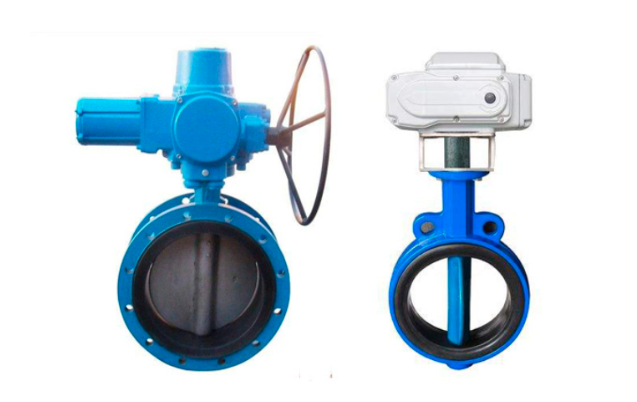

电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要有：橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用。

二、电动蝶阀电器原理

电动蝶阀电器工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。通常，高精度的电动蝶阀采用伺服电机的驱动方式。

三、MOTEC交流伺服驱动器的应用介绍

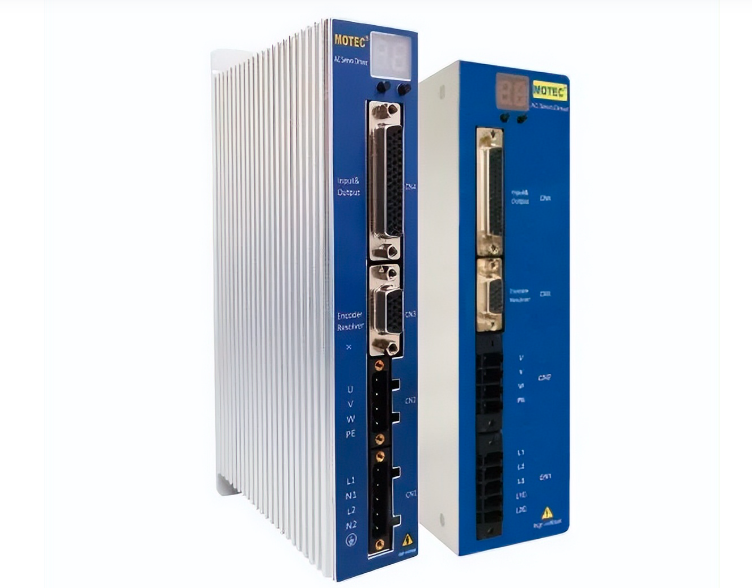

MOTEC交流伺服驱动器是通过接收到通信信号控制输出端旋转角度，为蝶阀的蝶板产生比较精准的输出力矩来实现精准的运动控制，所以MOTEC交流伺服驱动器是电动蝶阀实现高精度控制的非常关键的一部分。要想蝶阀更加精准的开合，选择合适的伺服驱动器非常重要。

交流伺服电机驱动器在电动蝶阀上的应用

MOTEC交流伺服驱动器针对性的使用了FOC控制算法，采用SVPWM正弦波空间矢量算法，消除了普通交流电机普遍存在的低速转矩波动的缺点，让交流伺服电机，即使在10rpm以下也能够平稳运行。

需要特殊提出的是MOTEC交流伺服驱动器支持模拟量位置模式，针对于阀门的4~20mA或者0~10v的模拟量信号，对于阀体的转向，一般转向的角度为0°到+90°，信号一般采用模拟量输出信号。在模拟信号位置控制模式下，其轨迹规划采用了T曲线连续运动的轨迹规划模式，所以在电机运动过程中，即使作为位置设定值的模拟输入信号有连续不断的变化也不会引起电机运动过程中的不连续感和顿挫感，通过模拟量绝对位置控制，与绝对值反馈的伺服电机结合，非常适合电动蝶阀行业的应用。
